视频延长器 VE022

VE022
迷你型Cat 5影音信号延长器
VE022迷你型Cat 5影音信号延长器能提供使用者简便的连接方式以取代沉重且昂贵的VGA线缆，仅需使用一条Cat 5e线缆，即可将影音信号来源设备与显示屏幕之间的距离延伸最远达150m。此外，VE022支持热插拔功能，使用者毋需将设备关机，即可轻松的将VE022传送端设备(Transmitter)/接收端设备(Receiver) 从连接的信号来源设备/显示屏幕进行安装或移除。VE022迷你型Cat 5影音信号延长器，兼具外型精巧、操作简便与高经济效益的特性，是建置影音设备环境的理想方案。

功能特点

采用Cat 5e线缆延伸音频与影像，传输距离最远可达150 m
高视频分辨率–支持屏幕分辨率1920 x 1200 @ 60Hz (30 m)，1600 x 1200 @ 60Hz (100 m) 及1280 x 1024 @ 60Hz (150 m)
可调式视频增益控制功能，可随距离手动调整信号强度
支持单声道音效
传送端设备无须外接电源

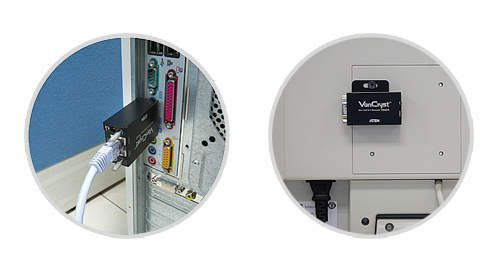

方便的架设接口，可将VE022固定于显示设备上
免去笨重的VGA连接线需求
安装简易

连接图

技术规格

功能		VE022T	VE022R
连接接口	影像输入	1 x HDB-15公头 (黑)	N/A
	影像输出	N/A	1 x HDB-15母头 (蓝)
	音频输入	1 x Audio Jack母头 (绿)	N/A
	音频输出	N/A	1 x Audio Jack母头 (绿)
	设备对设备	1 x RJ-45 母头
	电源	1 x DC Jack
LED指示灯	电源	1 (绿)
	VGA电源	1 (绿)	N/A
	连接	N/A	1 (橘)
开关	视频补偿调整器	N/A	1 x 旋钮
视频分辨率		1920 x 1200 @ 60 Hz (30 米) 1600 x 1200 @ 60 Hz (100 米) 1280 x 1024 @ 60 Hz (150 米)
连接线长度		150 m
耗电量		DC5V, 0.44 W	DC5V, 0.88 W
作业环境	操作温度	0 -50°C
	储存温度	-20 - 60°C
	湿度	0-80% RH, 无凝结
机体属性	外壳	金属
	重量	58 g	54 g
	尺寸 (长×宽×高)	3.53 x 7.68 x 2.06 cm	3.53 x 6.42 x 2.06 cm
