矩阵式视频切换器VM0404

VM0404
4x4矩阵式视频切换器+音频功能

VM0404 4x4矩阵式视频切换器连接4组VGA来源设备同时输出至4台VGA屏幕显示设备或投影仪上。其独特的功能特性包含:高兼容性的EDID选择模式、远距离信号传输、轻松切换来源端与显示端设备及矩阵式连接。
矩阵式切换器可独立切换每一组输入来源连接至任何或全部的输出设备,也可独立切换音频和视频的输入,为您提供绝佳的弹性及控制能力以适应各种多媒体应用环境。

功能介绍

  • 连接任何4组VGA影音频号输出至任何4组VGA影音显示设备
  • 长距离传输-最远可达30m
  • 轻松切换于多个信号来源与多个显示设备
  • 轻松操作:
    前面板按键
    RS-232串口控制器
  • 视频分辨率-最高可达1920x1440;VGA,SVGA,XGA,SXGA,UXGA和WUXGA(1920x1200)
  • 支持频宽达300MHz以提供最佳的视频质量
  • 独家EDID技术-可通过RS-232选择最佳的EDID设定
  • 内建双向RS-232串口连接端口,可用于高阶系统控制
  • 可独立切换影音来源-每一组输入来源可独立连接至任何或全部的输出设备
  • 机架式设计
  • 金属外壳设计

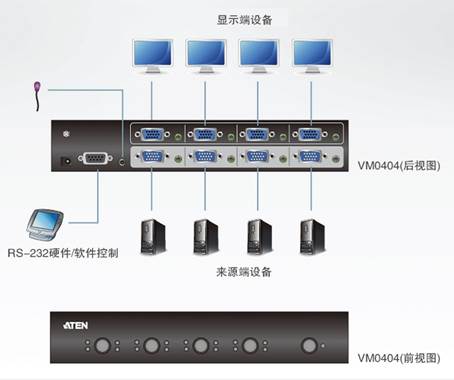

连线图

技术规格


连接接口

视频输入

4 x HDB-15 公头 (蓝)

音频输入

4 x Mini Stereo 插孔 母头 (绿)

视频输出

4 x HDB-15 母头 (蓝)

音频输出

4 x Mini Stereo 插孔 母头 (绿)

RS-232

1 x DB-9 母头 (黑)

IR 连接端口

1 x Mini Stereo 插孔 母头 (黑)

电源

1 x DC插座

按键开关

连接端口选择

4 x 按键

电源

1 x 按键

LED指示灯

连接端口选择

16 (绿)

电源

1 (绿 / 橘)

视频

频宽

300 MHz

分辨率

1920 x 1440 @ 60Hz

耗电量

DC5.3V, 2.7W

作业环境

操作温度

0 – 50°C

储存温度

–20 – 60°C

湿度

0-80% RH, 无凝结

机体属性

外壳

金属

重量

0.87 kg

尺寸
(长 x 宽 x 高)

26.00 x 7.61 x 4.20 cm
