产品描述:
Pt-AV0108/16是一款支持1路复合视频信号与立体声音视频信号输入，8/16复合视频信号与立体声音视频信号输出的专业矩阵分配设备，用于将1路复合视频信号与立体声音视频信号输入扩展成8/16路复合视频信号与立体声音视频信号输出。

• 支持1路音视频信号输入，8/16路音视频信号输出；
• 音视频信号输入、输出端采用RCA接口；
• 支持视频信号类型有：复合视频；
• 150MHz（-3dB），满载带宽；
• 音频信号类型：立体声；
• 内置国际通用电源；
• 采用标准19英寸机柜安装：2U金属机箱。

产品型号	AV0108/16
视频
增益	0 dB
带宽	150MHz (-3dB),满载;   0 -10MHz:≤+/-  0.1dB;  0 -30MHz:≤+/-  0.5dB
多通道对一通道串扰和	-50dB@5MHz,-45dB@10MHz
微分相位I/0S	<1.28度，3.58MHz
微分相位误差	0.1度, 3.58-4.43MHz
微分增益误差	0.1%, 3.58-4.43MHz
最大传输延时	5nS(±1nS)
信号类型	复合视频信号
视频输入
接口	1路RCA接口
最小/最大电平	0.5Vpp ～ 2.0Vpp（模拟信号）
回波损耗	-30dB@5MHz
阻抗	75Ω
视频输出
接口	8/16路RCA接口
最小/最大电平	0.5Vpp ～ 2.0Vpp（模拟信号）
回波损耗	-30dB@5MHz
阻抗	75Ω
音频
频率响应	20Hz ～ 20kHz,  ±0.05dB
立体声分离度	>80dB@1kHz
回波损耗	-30dB@5MHz
输入信号电平	0.5V-5.0Vpp
输出最大信号电平	4V-5.0Vpp
输入输出阻抗	输入：>10kΩ, 输出：50Ω
其他
电源	100VAC ~ 240VAC, 50/60 Hz
尺寸(mm)	483L x 290W x 88.1H
储存、使用温度	-20℃ ~ +60℃

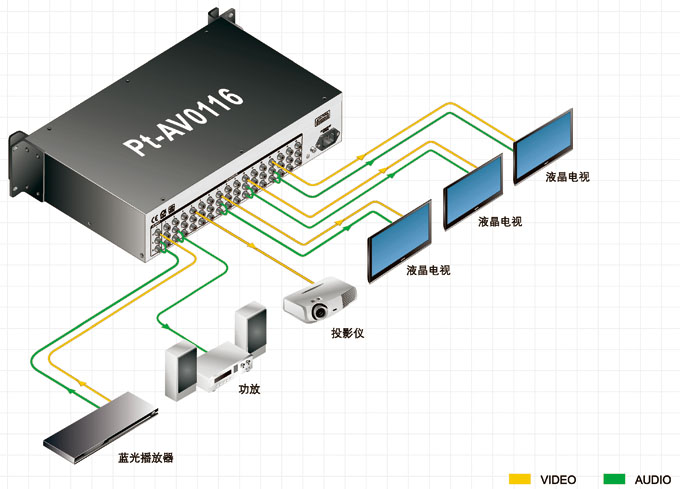

系统连接图
