快捷Pt-AV0404

产品描述:
Pt-AV0404是一款将4路复合视频信号与立体声音视频信号同步或异步快速切换一路或多路通道输出的音视频矩阵切换器。支持4路音视频信号输入,4路音视频信号输出,接口采用RCA接口。具有RS-232通讯接口和网络接口,方便与电脑、遥控系统或各种远端控制设备连接应用。

  • 支持4路音视频信号输入,4路音视频信号输出;
  • 音视频信号输入,输出端采用RCA接口;
  • 支持快速切换操作;
  • 采用可编程逻辑陈列电路,任意交互切换;
  • 支持音视频同步或分离切换功能;
  • 支持通道切换权限设置,音视频通道切换权限可分开独立管理;
  • 支持视频信号类型有:复合视频;
  • 150MHz(-3dB),满载带
  • 音频信号类型有:立体声;
  • 可独立调节各音频输出通道音量;
  • 具有掉电记忆功能,带有断电现场保护功能;
  • 具有水晶按键面板操作,支持RS-485扩展键盘操作;
  • 具有2路RS-232通讯接口;
  • 具有1路网络接口,可通过以太网远程控制,支持8个用户同时连接;
  • 内置国际通用电源;
  • 标准19英寸机柜安装的1U金属机箱。
产品型号 Pt-AV0404
视频
增益 0 dB
带宽 150MHz (-3dB),满载
0-10MHz:≤+/- 0.1dB
0-30MHz:≤+/- 0.5dB
多通道对一通道串扰和 -50dB @ 5 MHz, -45dB @ 10 MHz
微分相位I/0S <1.28度,3.58MHz
微分相位误差 0.1度, 3.58-4.43MHz
微分增益误差 0.1%, 3.58-4.43MHz
最大传输延时 5nS(±1nS)
切换速度 200 ns(最长时间)
信号类型 复合视频信号
视频输入
接口 4路RCA接口
最小/最大电平 0.5V ~ 2.0Vpp(模拟信号)
阻抗 75 Ω
回波损耗 -30dB@5MHz
同步锁相 0.3V-0.4Vpp
最大直流偏置误差 15mV
视频输出
接口 4路RCA接口
最小/最大电平 0.5V ~ 2.0Vpp(模拟信号)
阻抗 75 Ω
回波损耗 -30dB@5MHz
直流偏置 ±5mV
转换类型 垂直间隔
同步信号
输入/输出类型 NTSC 3.58,NTSC4.43,PAL,SECAM
音频信号
输入接口 4路RCA接口
输出接口 4路RCA接口
增益 0dB
频率响应 20 Hz ~ 20 kHz
总谐波失真+噪声 0.03% @ 1 kHz (额定电压下)
信噪比(S/N ) >90dB
立体声分离度 >80dB @ 1 kHz
色度亮度干扰 <-80dB @ 1 kHz, 满载
共态抑制比(CMRR) >75dB @: 20 Hz ~ 20 kHz
信号类型 立体声(平衡/非平衡接法)
阻抗 输入:>10 kΩ(平衡或/ 非平衡接法); 输出:50 Ω (非平衡接法), 100 Ω( 平衡接法)
最大输入电平 +19.5dBu
增益误差 ±0.1dB @20 Hz ~20 kHz
最大输出电平 +19.5dBu
RS-232控制接口
串行控制接口 RS-232, 9-针母 D型 接口
波特率与协议 波特率:9600, 数据位:8位, 停止位:1, 无奇偶校验位
串行控制口结构 2 = TX, 3 = RX, 5 = GND
KEYBOARD控制接口
KEYBOARD控制接口 4针凤凰座
使用方式 与扩展键盘MCP100配套使用
KEYBOARD控制口结构 +5V=DC5V , + = DATA+, -=DATA- GND = 信号地
以太网控制接口
以太网控制接口 RJ-45母接口
以太网控制协议 TCP/IP
以太网控制速率 自适应10M或100M,全双工或半双工
规格
电源 100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源
温度储存、使用温度 -20℃~ +70°C
湿度储存、使用湿度 10% ~ 90%
产品重量 约1.8kg
平均故障间隔时间 30,000 小时
质保 1年免费保修,终生维护

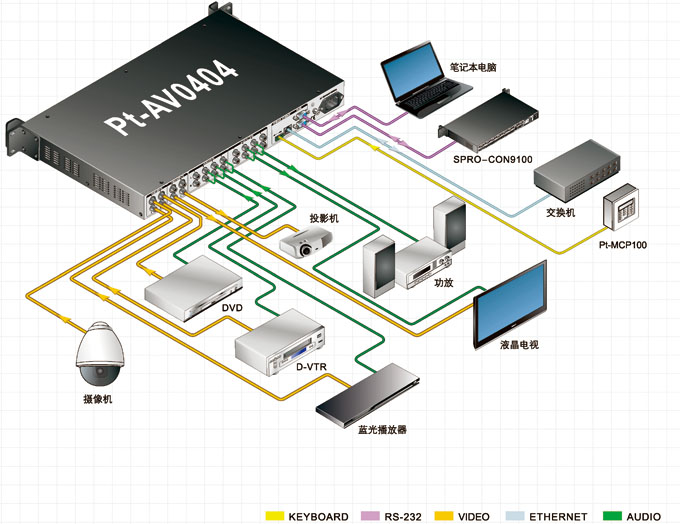

系统连接图
