快捷Pt-DVI0404-A
产品描述:
Pt-DVI0404-A是一款矩阵切换器支持4路音视频信号输入，4路音视频信号输出。可将输入的4路DVI全数字视频I信号与立体声音频信号同步或异步快速快速切换到任一路或多路通道输出。采用最新DVI全数字接口，使图像信号可高保真输出，画面更加清晰，真实。具有RS-232通讯接口和网络接口,方便与电脑、遥控系统或各种远端控制设备连接应用。
- 支持4路DVI视频信号及音频信号输入，4路DVI视频信号及音频信号输出；
- 视频信号输入、输出端采用全数字DVI-D接口；
- 音频信号输入、输出端采用5位3.8mm凤凰接口；
- 支持视频信号类型：DVI1.0 规范中的DVI全数字T.M.D.S.信号；
- 视频带宽：165MHz，数字接口带宽：2.25GHz；
- 支持输入端精确自适应补偿，将最大的输入距离延长至36米；
- 信号长距离传输失真补偿技术；
- 支持输入信号状态监测，能实时监测和显示当前各输入通道是否有效的信号接入；
- 支持负载接入状态监测，能实时监测和显示输出通道是否连接有负载；
- 音频信号类型有：立体声（平衡式或非平衡式接法）；
- 可独立调节各音频输出通道音量；
- 支持快速切换操作；
- 采用可编程逻辑陈列电路，任意交互切换；
- 支持音视频同步或分离切换功能；
- 支持通道切换权限设置，音视频通道切换权限可分开独立管理；
- 具有掉电记忆功能，带有断电现场保护功能；
- 具有水晶按键面板操作，支持RS-485扩展键盘操作；
- 具有2路RS-232通讯接口；
- 具有1路网络接口，可通过以太网远程控制， 支持8个用户同时连接；
- 内置国际通用电源；
- 标准19英寸机柜安装：2U金属机箱。
| 类别 |
Pt-DVI0404-A |
| 视频 |
| 增益 |
0 dB |
| 像素带宽 |
165MHz, 全数字 |
| 接口带宽 |
2.25Gbps,全数字（总共6.75Gbps, 每种颜色是2.25Gbps） |
| 最大支持分辨率 |
HDPC：1920x1200P@ 60_24bit,
HDTV：1920x1080P@60_36bit |
| 位时钟抖动(Clock Jitter) |
<0.15 Tbit |
| 位上升时间(Risetime ) |
<0.3Tbit (20%--80%) |
| 位下降时间(Falltime) |
<0.3Tbit (20%--80%) |
| 最大传输延时 |
5nS(±1nS) |
| 切换速度 |
200 ns(最长时间) |
| 信号类型 |
DVI 1.0规范中的 DVI-D全数字 T.M.D.S. 信号 |
| 视频输入 |
| 接口 |
DVI-D母接口 |
| 信号强度 |
T.M.D.S +/- 0.4Vpp |
| 最小/最大电平 |
T.M.D.S 2.9V/3.3V |
| 输入EDID |
使用系统默认EDID |
| 阻抗 |
50 Ω |
| 最大直流偏置误差 |
15mV |
| 建议最大输入距离 |
小于36米，在1920x1200@60时（推荐使用认证过的DVI专用线材，如Molex TM 的线材） |
| 视频输出 |
| 接口 |
DVI-D母接口 |
| 最小/最大电平 |
T.M.D.S. 2.9V/3.3V |
| 阻抗 |
50 Ω |
| 建议最大输出距离 |
小于7米，1920x1200@60时（推荐使用认证过的DVI专用线材，如Molex TM 的线材） |
| 音频信号 |
| 输入/输出接口 |
5 位3.8mm凤凰座 |
| 增益 |
0dB |
| 频率响应 |
20 Hz ~ 20 kHz |
| 总谐波失真+噪声 |
0.03% @ 1 kHz （额定电压下） |
| 信噪比（S/N ） |
>90dB |
| 立体声分离度 |
>80dB @ 1 kHz |
| 共态抑制比（CMRR） |
>75dB @: 20 Hz ~ 20 kHz |
| 信号类型 |
立体声（平衡或非平衡接法） |
| 阻抗 |
输入：>10 kΩ（平衡或/ 非平衡接法）
输出：50 Ω （非平衡接法）, 100 Ω（ 平衡接法） |
| 最大输入电平 |
+19.5dBu, （平衡或/ 非平衡接法） |
| 最大输出电平 |
+19.5dBu, （平衡或/ 非平衡接法） |
| 增益误差 |
±0.1dB |
| RS-232控制接口 |
| 串行控制接口 |
RS-232, 9-针母D型接口 |
| 波特率与协议 |
波特率：9600, 数据位：8位, 停止位：1, 无奇偶校验位 |
| KEYBOARD控制接口 |
| KEYBOARD控制接口 |
4 位凤凰座 |
| 使用方式 |
与扩展键盘PT-MCP100配套使用 |
| KEYBOARD控制口结构 |
+5V=DC5V , + = DATA+, -- = DATA-- , GND = 信号地 |
| 以太网控制接口 |
| 以太网控制接口 |
RJ-45母接口（可选控制接口配件） |
| 以太网控制协议 |
TCP/IP |
| 以太网控制速率 |
自适应10M或100M 全双工或半双工 |
| 规格 |
| 电源 |
100VAC ~ 240VAC, 50/60 Hz, 国际自适应电源 |
| 最大功耗 |
最大50w |
| 温度 |
储存、使用温度：-20℃ ~ +70°C |
| 湿度 |
储存、使用湿度：10% ~ 90% |
| 尺寸(mm) |
483(L)X290(W)X88.1 (H) |
| 产品重量 |
约1kg |
| 平均故障间隔时间 |
30,000 小时 |
| 质保 |
1年免费保修,终生维护 |

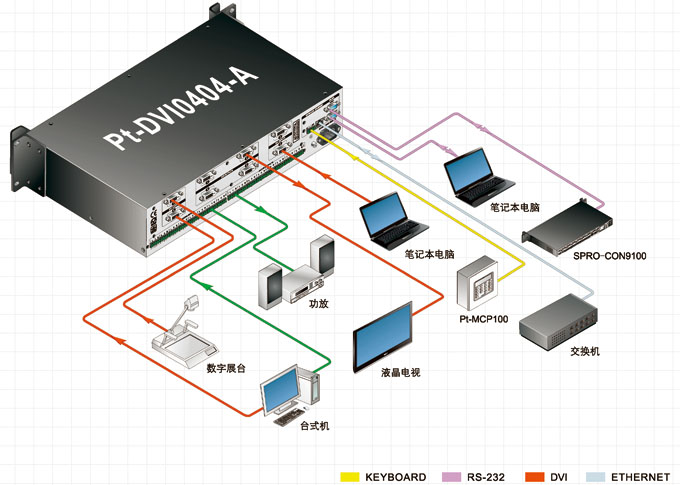

系统连接图
|
